| 產品介紹 |
| |
| 結構 |
|
l、防護等級
冶金用電動機外殼防護等級為IP54；起重用電動機外殼等級為 IP44
2、冷卻方法
機座112－132 IC410
機座160－400 IC411

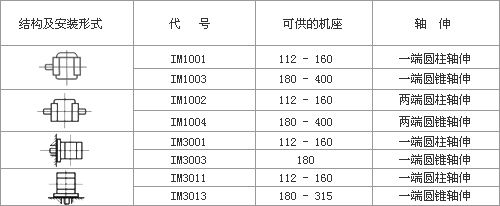

3、結構及安裝型式見表5
|
|
表5
|
 |
| |
4、絕緣等級
冶金用電動機的絕緣等級為H級，起重用電動機絕緣等級為F級。
5、接線盒
電動機定子接線盒位于機座頂部，可由機座的任一側進行接線。
6、傳動方式
電動機采用聯軸器或正齒輪傳動，在采用正齒輪傳動時，齒輪節圓直徑應不小于軸伸直徑的2倍。
7、刷握和電刷
YZR系列電動機刷握裝有設計的恒壓彈簧、當電刷在運行中磨損時，集電環與電刷之間的壓力能保持不變。

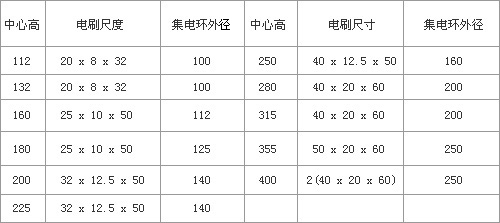

所用電刷的牌號為J201，尺寸見表6。 |
|
表6
|
 |
| |
8、軸承

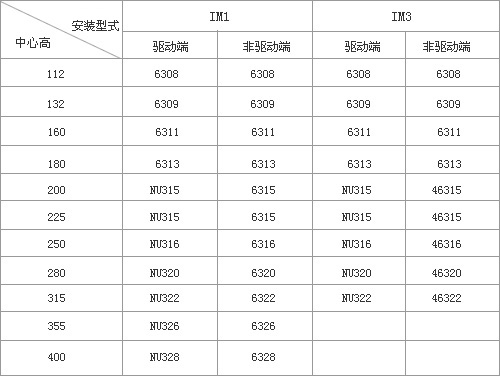

本系列電動機所用軸承的型號見表7 |
|
表7
|
 |
| |
|
9、YZR系列的集電環
電動機的集電環用塑料模壓結構。
|
| |
 |
| |

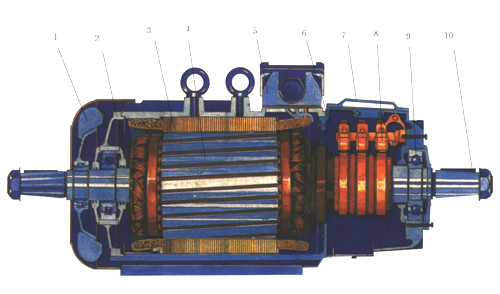

1、風扇 2、前端蓋 3、定子 4、轉子 5、出線盒
6、高端蓋 7、視察窗蓋 8、電刷裝置 9、軸承 10、平鍵 |
|   |
|
|
