| 拆裝 |
| |
1、YZR電動機的拆卸方法參見圖1所示。
2、取下軸伸平鍵（2）。
3、擰下風罩（4）的堅固螺釘（8），取下風罩。
4、從軸上拆除擋圈（3）取下風扇（5）。
5、擰下前軸承外蓋（6） 的堅固螺栓（1）。
6、揭開視察窗的蓋板（15），擰下螺栓（18），拆除電刷裝置（16）。
7、擰一后端蓋（17）（在圖2中為（15）上的螺栓（14）。
8、用木榔頭敲擊軸頭A使前軸承從軸承室中滑出。
9、在后端蓋和機座離縫中用繩子將轉子（10）從定子（11）中吊出來后裝配時可參照上述步驟以相反次序進行。
10、YZ電動機的拆卸方法參見圖2所示。
YZ電動機的拆卸方法除了沒有第（5.1.5）項外，和YZR電動機的一樣。

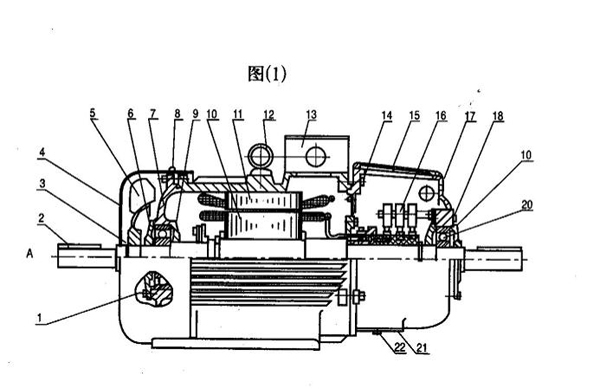

YZR電動機典型裝配圖
 圖（1）
表14
|
1
|
螺 栓
|
9
|
前軸承內蓋
|
17
|
后端蓋
|
|
2
|
平 鍵
|
10
|
轉 子
|
18
|
螺 栓
|
|
3
|
擋 圈
|
11
|
定 子
|
19
|
后軸承外蓋
|
|
4
|
風 罩
|
12
|
吊環螺釘
|
20
|
后軸承
|
|
5
|
風 扇
|
13
|
出線盒
|
21
|
排塵孔蓋
|
|
6
|
前軸承外蓋
|
14
|
螺 栓
|
22
|
螺 栓
|
|
7
|
前端蓋
|
15
|
視察窗蓋板
|
|
|
|
8
|
螺 釘
|
16
|
電刷裝置
|
|
|

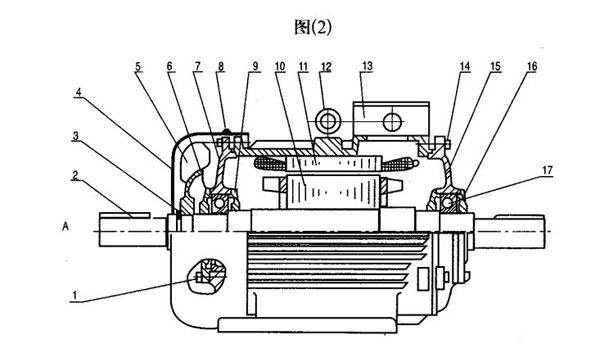

YZ電動機典型裝配圖
表15
|
1
|
螺 栓
|
7
|
前端蓋
|
13
|
出線盒
|
|
2
|
平 鍵
|
8
|
螺 釘
|
14
|
螺 栓
|
|
3
|
擋 圈
|
9
|
前軸承內蓋
|
15
|
后端蓋
|
|
4
|
風 罩
|
10
|
轉 子
|
16
|
后軸承外蓋
|
|
5
|
風 扇
|
11
|
定 子
|
17
|
后軸承
|
|
6
|
前軸承外蓋
|
12
|
吊環螺釘
|
|
|
|
|
|
